SRH3-1475 /Solid State Relay / Nazivna struja opterećenja 75A
(bez PDV)
KM464.60
Out of stock

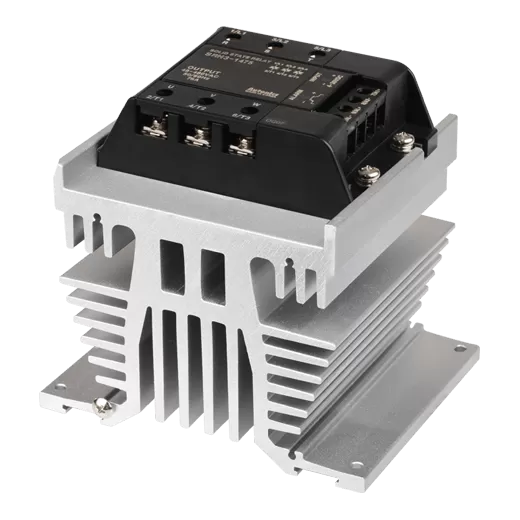

SRH3-1475 predstavlja vrhunsko industrijsko rješenje za upravljanje ekstremno snažnim trofaznim opterećenjima. Ovo je trofazni solid state relej (SSR) koji integrira tri fazna kanala i masivni hladnjak u jednu, spremnu za upotrebu, cjelinu. Dizajniran za najzahtevnije aplikacije, nema potrebe za vanjskim hladnjakom ili složenim termalnim proračunima.
Ključne karakteristike:
Vrhunska Trofazna Snaga: Specifično dizajniran za trofazne sustave s iznimno visokim kapacitetom od 75A po fazi i radnim naponom 48-480V AC~. Ovo ga čini idealnim za upravljanje vrlo snažnim industrijskim grijačima, motorima i drugom opremom velike potrošnje.
Integrirani Masivni Hladnjak: Ugrađeni, visoko-efikasni hladnjak je apsolutno neophodan za disipaciju ogromne količine topline generirane pri radu na 75A. Ovo rješenje "sve u jednom" u potpunosti eliminira izazove odabira i ugradnje vanjskih hladnjaka.
Povećana Dielektrična Čvrstoća: Izuzetno visoka izolacija od 4,000V AC~ (u usporedbi s uobičajenih 2500V AC) osigurava maksimalnu zaštitu i pouzdanost u trofaznim mrežama gdje su prenaponi i smetnje češći. Ovo je ključna sigurnosna karakteristika za ovu klasu uređaja.
Zero-Cross Funkcija za Glatko Uključenje: "Nul-prelazna" tehnologija ključna je za smanjenje elektromagnetskih smetnji (EMI) i sprječavanje destruktivnih strujnih udara pri uključenju, štiteći opremu i produžavajući vijek trajanja releja.
Fleksibilna Montaža za Teške Uvjete: Podržava montažu na čvrstu ploču (Panel Mount) ili standardnu DIN tračnicu, omogućavajući fleksibilnu integraciju u različite tipove industrijskih ormara i kontrolnih panela.
Jednostavno Upravljanje: Iako upravlja ogromnom snagom, za upravljanje mu je dovoljan standardni DC upravljački signal (4-30V DC), što ga čini kompatibilnim s industrijskim PLC-ovima i kontrolerima.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SRH3-1475 |
Tip Upravljanja | Trofazni Solid State Relej (SSR) s hladnjakom |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 48 – 480 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 75 A (po fazi) |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 4,000 V AC~ (1 min. između Ulaz-Izlaz te Ulaz/Izlaz-Kućište) |
Termalno Rješenje | Integrirani masivni hladnjak |
Način Montaže | DIN Rail (DIN tračnica) ili Panel Mount |
Radna Temperatura | -30 do 80°C |
Težina | ≈ 2354 g |
KRITIČNA NAPOMENA ZA UPOTREBU:
Zbog izuzetno visoke snage kojom raspolaže, SRH3-1475 zahtijeva odgovarajuće strujno osposobljene komponente u krugu (osigurači, prekidači, kablovi i priključci) te pravilnu ventilaciju unutar ormara kako bi se omogućilo odvođenje topline iz okoline.
Primjena:
Upravljanje industrijskim trofaznim električnim pećima i grijačima vrlo velike snage
Kontrola snažnih trofaznih AC motora i pumpi
Upravljanje sustavima za toplinsku obradu metala i plastike
Regulacija snage u trofaznim sustavima rasvjete (stadioni, skladišta)
Automatizacija teških industrijskih procesa koji zahtijevaju pouzdano prekidanje velikih snaga
