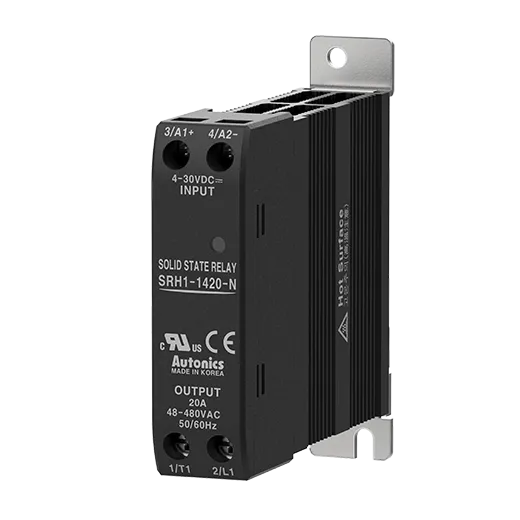

SRH1-1420-N /Solid State Relay / Nazivna struja opterećenja 20A
(bez PDV)
KM81.23
Out of stock
SRH1-1420-N je specijalizirani jednofazni solid state relej (SSR) dizajniran za pouzdani rad u srednjenaponskim mrežama. Ovaj model kombinira sam uređaj i optimizirani hladnjak u jednu kompaktnu cjelinu, čineći ga idealnim izborom za aplikacije gdje je potrebna sigurna i efikasna kontrola opterećenja na naponima do 480V AC.
Ključne karakteristike:
Podrška za Srednje Napone: Glavna prednost ovog modela je sposobnost rada s naponima od 48 do 480V AC~, što ga čini idealnim za industrijsku primjenu u trofaznim mrežama (između faza) ili u okruženjima s višim radnim naponima.
Kompletno Rješenje "Sve u Jednom": Integrirani hladnjak osigurava optimalno hlađenje za rad pri punom nazivnom opterećenju od 20A. Ovo eliminira potrebu za složenim izborom i dodatnom nabavom odvojenog hladnjaka.
Fleksibilna Montaža: Podržava montažu na DIN tračnicu za brzu integraciju u standardne električne ormare i montažu na ploču za fiksnu instalaciju.
Pametna Zero-Cross Tehnologija: Funkcija "nul-prelaznog" uključenja osigurava:
Smanjenje elektromagnetskih smetnji (EMI)
Sprječavanje štetnih strujnih udara
Produženje vijeka trajanja opterećenja i samog releja
Stabilan i čist rad elektroničkog sustava
Univerzalno Upravljanje: Široki raspon ulaznog napona (4-30V DC) čini ga kompatibilnim s većinom izvora DC signala.
Vrhunska Električna Izolacija: Dielektrična čvrstoća od 2500V AC garantuje potpunu galvansku izolaciju između upravljačkog i snaznog dijela sustava.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SRH1-1420-N |
Tip Upravljanja | Jednofazni Solid State Relej (SSR) s hladnjakom |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 48 – 480 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 20 A |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 2500 V AC~ (1 min. između Ulaz-Izlaz te Ulaz/Izlaz-Kućište) |
Termalno Rješenje | Integrirani hladnjak |
Način Montaže | DIN Rail (DIN tračnica) ili Panel Mount |
Radna Temperatura | -30 do 80°C |
Težina | ≈ 298 g |
Specifične Prednosti:
Ovaj model je posebno vrijedan za aplikacije koje zahtijevaju rad na višim naponskim razinama, nudeći istu jednostavnost instalacije kao i modeli za niže napone. Integrirani hladnjak osigurava da uređaj uvijek radi unutar sigurnih toplinskih parametara.
Primjena:
Upravljanje grijačima u trofaznim mrežama (između faza)
Kontrola motora u sustavima s višim radnim naponima
Upravljanje transformatorima i induktivnim opterećenjima
Industrijska oprema za toplinsku obradu
Sustavi za kontrolu osvjetljenja u industrijskim postrojenjima
Napomena: Iako je opterećenje ograničeno na 20A, sposobnost rada na 480V AC omogućava upravljanje opterećenjima veće snage (do ~9.6kW u slučaju otpornog opterećenja).
