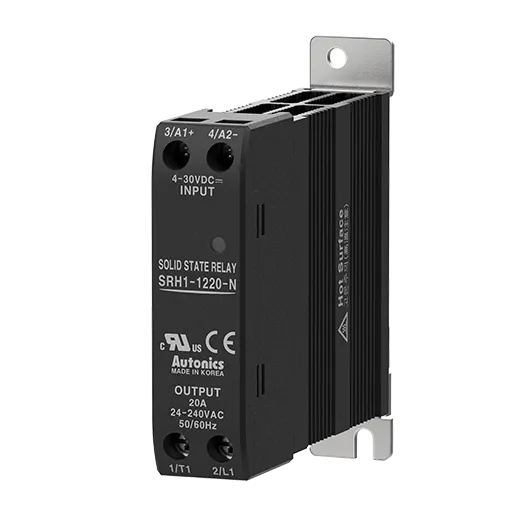

SRH1-1220-N /Solid State Relay / Nazivna struja opterećenja 20A
(bez PDV)
KM71.39
Out of stock
SRH1-1220-N je kompaktni i sveobuhvatni jednofazni solid state relej (SSR) koji kombinira sam uređaj i optimizirani hladnjak u jednu, spremnu za uporabu cjelinu. Dizajniran za jednostavnu montažu na ploču ili DIN tračnicu, ovaj model nudi izvrsnu toplinsku učinkovitost za pouzdano upravljanje opterećenjima do 20A, čime eliminira potrebu za odvojenom kupovinom i odabirom hladnjaka.
Ključne karakteristike:
Sveobuhvatno Rješenje "Sve u Jednom": Glavna prednost ovog modela je integrirani hladnjak, koji je posebno dizajniran za optimalno odvođenje topline pri punom opterećenju od 20A na naponu 24-240V AC~. Ovo štedi vrijeme, pojednostavljuje instalaciju i jamči da uređaj radi unutar sigurnih toplinskih parametara.
Fleksibilna Montaža: Podržava DIN tračnicu (DIN rail) i standardnu montažu na ploču, pružajući maksimalnu fleksibilnost za ugradnju u različite tipove ormara i upravljačkih ploča, od industrijskih okruženja do automatiziranih sustava.
Pametna Zero-Cross Tehnologija: Funkcija "nul-prelaznog" uključenja osigurava da se opterećenje pali u trenutku kada je mrežni AC napon na nuli. Ovo:
Smanjuje elektromagnetske smetnje (EMI).
Sprječava štetne strujne udare, čime se produljuje vijek trajanja kako opterećenja (žarulje, grijači) tako i samog SSR-a.
Osigurava čist i stabilan rad cijelog elektroničkog sustava.
Univerzalno Upravljanje (4-30V DC): Široki raspon ulaznog napona čini ga kompatibilnim s većinom izvora DC signala, uključujući industrijske PLC-ove (24V DC), mikrokontrolere (Arduino) i druge upravljačke izlaze, bez ikakvih dodatnih modula.
Vrhunska Električna Izolacija: Dielektrična čvrstoća od 2500V AC jamči potpunu galvansku izolaciju između niskonaponskog upravljačkog kruga i visokonaponskog izlaza, štiteći osjetljivu kontrolnu elektroniku od prenapona i prijelaznih pojava.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SRH1-1220-N |
Tip Upravljanja | Jednofazni Solid State Relej (SSR) s hladnjakom |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 24 – 240 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 20 A |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 2500 V AC~ (1 min. između Ulaz-Izlaz i Ulaz/Izlaz-Kućište) |
Termalno Rješenje | Integrirani hladnjak |
Način Montaže | DIN Rail (DIN tračnica) ili Panel Mount |
Radna Temperatura | -30 do 80°C |
Težina | ≈ 298 g |
Prednosti i Razlike u Odnosu na Standardne Modele:
Ovaj model je idealan za korisnike koji žele gotovo, spremno rješenje. Uklanja dilemu u vezi odabira odgovarajućeg hladnjaka, osiguravajući da uređaj odmah radi s deklariranim performansama. Fleksibilnost montaže na DIN tračnicu čini ga posebno pogodnim za organizirane električne ormare.
Primjena:
Upravljanje grijačima i pećnicama srednje snage (kontrola temperature)
Kontrola AC motora i ventilatora
Upravljanje sustavima za osvjetljenje (snažne LED trake, halogene žarulje)
Automatizacija procesa (idealno za PLC sustave zahvaljujući montaži na DIN tračnicu)
Kontrola transformatora i solenoida
