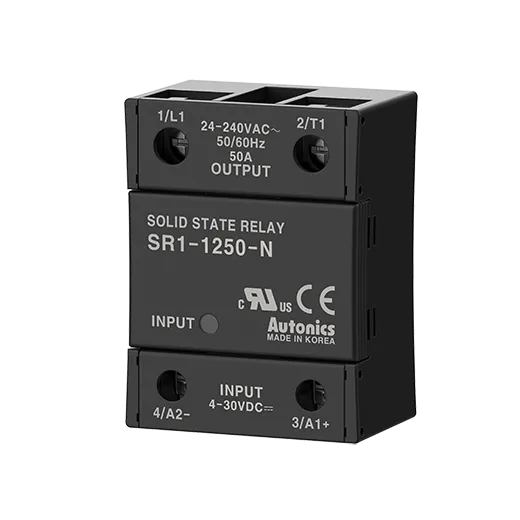

SR1-1250-N /Solid State Relay / Nazivna struja opterećenja 50A
(bez PDV)
KM77.79
Out of stock
SR1-1250-N predstavlja vrhunac performansi u seriji SR1, dizajniran kao jednofazni solid state relej (SSR) za upravljanje najzahtjevnijim AC opterećenjima. S impresivnim kapacitetom od 50A, ovaj relej je idealno rješenje za industrijske aplikacije gdje je potrebna maksimalna pouzdanost, izolacija i kontrola nad vrlo snažnim uređajima.
Ključne karakteristike:
Vrhunska Snaga: Dominira u svojoj klasi sa sposobnošću komutacije napona od 24 do 240V AC uz nazivnu struju opterećenja od 50A. Ovo ga čini izborom broj 1 za upravljanje visokoamperažnim grijačima, velikim motorima i drugim uređajima velike potrošnje.
Široki Raspon Upravljačkog Napona (4-30V DC): I unatoč izuzetne izlazne snage, upravljanje je jednostavno i kompatibilno sa širokim spektrom izvora DC signala, uključujući industrijske PLC-ove (24V DC), mikrokontrolere i druge slabe signale, bez ikakvih modifikacija.
Zero-Cross Funkcija za Maksimalnu Zaštitu: Ugrađena "nul-prelazna" tehnologija je ključna za siguran rad pri ovim strujnim vrijednostima. Ona:
Suzbija elektromagnetske smetnje (EMI) u mreži, što je od kritične važnosti u industrijskom okruženju.
Sprječava katastrofalne strujne udare pri uključenju, štiteći kako skupa opterećenja, tako i sam SSR od preranog otkaza.
Osigurava stabilan i čist rad cijelog sustava.
Vrhunska Galvanska Izolacija: Vrijednost dielektrične čvrstoće od 2500V AC jamči apsolutnu električnu izolaciju. Ovo je neophodna karakteristika koja štiti vašu upravljačku elektroniku od visokonaponskih tranzijentnih pojava i prenapona s mrežne strane, podižući razinu sigurnosti na maksimum.
Izdržljivost u Zahtjevnim Uvjetima: Konstruiran da izdrži oštre radne uvjete:
Radna temperatura: -30 do 80°C
Radna vlažnost: 45 do 85% RH
Obvezna Montaža na Ploču s Hladnjakom: Dizajn za montažu na ploču omogućava čvrsto pričvršćivanje na veliki, visoko učinkovit hladnjak (radijator), što je apsolutni imperativ za rad na punom kapacitetu od 50A kako bi se spriječilo toplinsko uništenje.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SR1-1250-N |
Tip Upravljanja | Jednofazni Solid State Relej (SSR) |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 24 – 240 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 50 A |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 2500 V AC~ (1 min. između Ulaz-Izlaz i Ulaz/Izlaz-Kućište) |
Radna Temperatura | -30 do 80°C (Obavezan veliki hladnjak!) |
Način Montaže | Panel Mount |
Težina | ≈ 111 g |
KRITIČNA NAPOMENA ZA UPOTREBU:
Rad na punom nazivnom opterećenju od 50A zahtijeva ozbiljno upravljanje toplinom. MONTIRANJE NA ODPOVARAJUĆI VELIKI HLADNJAK (RADIJATOR) JE OBVEZNO. Strujni kapacitet dramatično opada s porastom temperature, stoga je neophodno striktno pratiti derating krivulju proizvođača i osigurati odličnu ventilaciju u ormaru.
Primjena:
Upravljanje industrijskim pećima i visokoamperažnim grijaćim tijelima
Kontrola velikih jednofaznih AC motora
Upravljanje sustavima za toplinsku obradu
Snažni sustavi za osvjetljenje (industrijske hale, pozornice)
Test oprema i induktivna opterećenja velike snage
