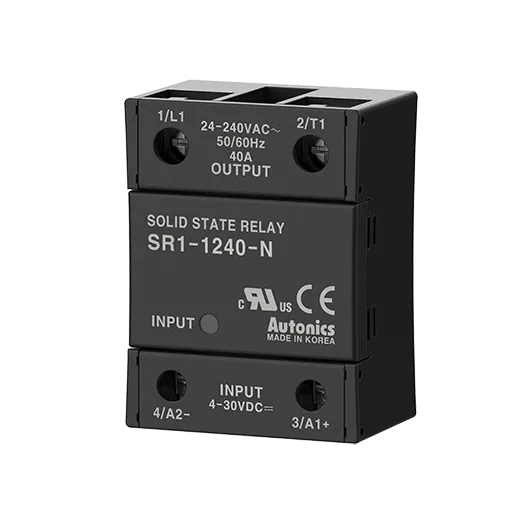

SR1-1240-N /Solid State Relay / Nazivna struja opterećenja 40A
(bez PDV)
KM50.22
Out of stock
SR1-1240-N je jednofazni solid state relej (SSR) namijenjen pouzdanom upravljanju vrlo jakim AC opterećenjima. Dizajniran za montažu na ploču, ovaj relej kombinira robustne performanse s naprednom "zero-cross" tehnologijom, čineći ga idealnim rješenjem za zahtjevne industrijske aplikacije i sustave automatizacije.
Ključne karakteristike:
Visoka Izlazna Snaga: Može komutirati napone od 24 do 240V AC s impresivnim nazivnim strujnim kapacitetom od 40A, što ga čini sposobnim za upravljanje vrlo jakim opterećenjima kao što su industrijski grijači, motori ili grupe osvjetljenja.
Široki Raspon Upravljačkog Napona (4-30V DC): Izuzetno je fleksibilan po pitanju upravljanja. Može se izravno pokretati iz različitih izvora, uključujući mikrokontrolere (Arduino, Raspberry Pi), PLC uređaje (24V DC) i druge slabe DC signale, bez potrebe za dodatnim pojačivačima.
Napredna Zero-Cross Funkcija: Ugrađena "nul-prelazna" tehnologija omogućuje paljenje i gašenje opterećenja u točno trenutke kada je mrežni AC napon na nuli. Ovo:
Smanjuje elektromagnetske smetnje (EMI).
Eliminira štetne strujne udare koji skraćuju vijek trajanja opterećenja (žarulje, grijači).
Produljuje radni vijek samog releja smanjenjem stresa na izlazne poluvodičke komponente.
Izvanredna Galvanska Izolacija: Dielektrična čvrstoća od 2500V AC jamči potpunu električnu izolaciju između niskonaponskog upravljačkog kruga i visokonaponskog snažnog izlaza. Ovo štiti osjetljivu kontrolnu elektroniku od prenapona i prijelaznih pojava, osiguravajući maksimalnu sigurnost i pouzdanost sustava.
Robusno Dizajniran za Okruženje: Kućište je projektirano za rad u širokom spektru uvjeta:
Radna temperatura: -30 do 80°C (s napomenom za određene napone: -20 do 70°C)
Radna vlažnost: 45 do 85% RH
Montaža na Ploču: Dizajniran za fiksiranje na radnu ploču ili šasiju, omogućujući učinkovito odvođenje topline kroz hladnjak, što je ključno za postizanje punog strujnog kapaciteta od 40A.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SR1-1240-N |
Tip Upravljanja | Jednofazni Solid State Relej (SSR) |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 24 – 240 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 40 A |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 2500 V AC~ (1 min. između Ulaz-Izlaz i Ulaz/Izlaz-Kućište) |
Radna Temperatura | -30 do 80°C (Provjeri derating krivulju za punih 40A!) |
Način Montaže | Panel Mount |
Težina | ≈ 111 g |
Napomena za Upotrebu:
Kako bi se ostvario puni radni kapacitet od 40A, obvezno je potrebno koristiti odgovarajući hladnjak (radijator) za odvođenje topline. Stvarni strujni kapacitet opada s porastom temperature okoline (derating), stoga je neophodno konzultirati tehničku dokumentaciju proizvođača (SSR Derating Curve) za rad na višim temperaturama.
Primjena:
Upravljanje industrijskim elektrotermičkim sustavima (peći, grijači)
Kontrola AC motora srednje i veće snage
Upravljanje sustavima za osvjetljenje u industrijskim objektima
Automatizacija procesa (PLC izlazi za snagu)
Kontrola transformatora i drugih reaktivnih opterećenja
