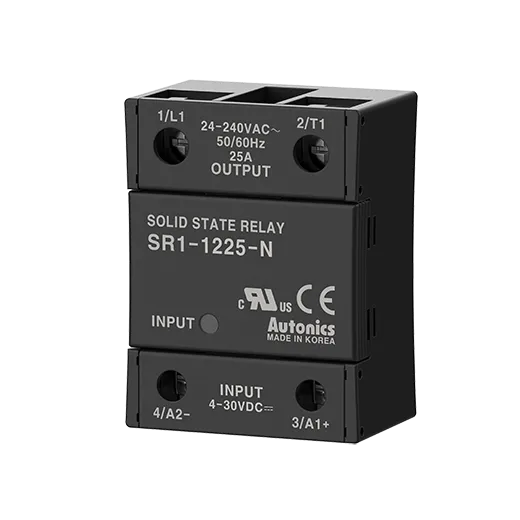

SR1-1225-N /Napajanje 24VDC / Nazivna struja opterećenja 25A
(bez PDV)
KM43.82
Out of stock
SR1-1225-N je pouzdani jednofazni solid state relej (SSR) standardne veličine, dizajniran za učinkovito i bešumno upravljanje srednjim do jakim AC opterećenjima. Njegova "zero-cross" tehnologija i izvrsna izolacija čine ga savršenim izborom za moderne aplikacije gdje je potrebna tiha, brza i dugotrajna kontrola snage bez mehaničkog trošenja kontakata.
Ključne karakteristike:
Snaga za Zahtjevnije Aplikacije: Sigurno komutira napone od 24 do 240V AC s nazivnim strujnim kapacitetom od 25A, čime pokriva širok spektar aplikacija, od većih grijaćih tijela i motora do sustava za rasvjetu.
Univerzalno Upravljanje (4-30V DC): Široki raspon ulaznog napona omogućuje izravno povezivanje s različitim upravljačkim izvorima. Idealno je kompatibilan s digitalnom logikom, PLC izlazima (24V DC) i mikrokontrolerima (Arduino, Raspberry Pi) bez potrebe za dodatnim sklopovima.
Zero-Cross Funkcija za Zaštitu: Integrirana "nul-prelazna" funkcija osigurava da se opterećenje uključuje isključivo u trenutku kada je mrežni AC napon na nuli. Ovo:
Eliminira elektromagnetske smetnje (EMI) koje ometaju osjetljivu elektroniku.
Sprječava strujne udare pri uključenju, što značajno produljuje vijek trajanja kako opterećenja (npr. žarulje), tako i samog releja.
Osigurava čist i stabilan rad u osjetljivim sustavima.
Potpuna Galvanska Izolacija: Vrhunska dielektrična čvrstoća od 2500V AC učinkovito odvaja niskonaponski upravljački krug od visokonaponskog izlaza. Ovo štiti vašu kontrolnu elektroniku od prenapona i prijelaznih pojava, jamčeći sigurnost i dugovječnost cijelog sustava.
Izdržljiv i Pouzdan: Dizajniran za rad u različitim uvjetima okoline:
Radna temperatura: -30 do 80°C (s napomenom za određene napone: -20 do 70°C)
Radna vlažnost: 45 do 85% RH
Konstrukcija za Panel Montažu: Omogućuje jednostavno i čvrsto fiksiranje na radnu ploču, šasiju ili odgovarajući hladnjak, neophodan za učinkovito odvođenje topline pri punom opterećenju.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | SR1-1225-N |
Tip Upravljanja | Jednofazni Solid State Relej (SSR) |
Nazivni Upravljački Napon (ULAZ) | 4 – 30 V DC |
Nazivni Napon Oporterećenja (IZLAZ) | 24 – 240 V AC~ (50/60Hz) |
Nazivna Struja Oporterećenja | 25 A |
Funkcija | Zero Cross Turn-On (Paljenje u prolasku kroz nulu) |
Dielektrična Čvrstoća | 2500 V AC~ (1 min. između Ulaz-Izlaz i Ulaz/Izlaz-Kućište) |
Radna Temperatura | -30 do 80°C (Za rad na punom kapacitetu od 25A neophodan je hladnjak!) |
Način Montaže | Panel Mount |
Težina | ≈ 111 g |
Napomena za Upotrebu:
Za kontinuirani rad na punom nazivnom opterećenju od 25A, obvezno je montirati uređaj na odgovarajući hladnjak (radijator) kako bi se osiguralo pravilno odvođenje topline. Strujni kapacitet se smanjuje s porastom temperature okoline, stoga je za rad na višim temperaturama neophodno konzultirati derating krivulju proizvođača.
Primjena:
Upravljanje grijačima i pećnicama (kontrola temperature)
Kontrola AC motora srednje snage
Upravljanje sustavima za rasvjetu (snažne LED trake, halogene žarulje)
Automatizacija procesa i strojeva (PLC sučelje)
Kontrola transformatora i solenoida
