U tvrtki Orion Automation, mi smo vaš dobavljač Autonicsa u Bosni i Hercegovini, isporučujući visokokvalitetne senzore, kontrolere i komponente za automatizaciju. Usredotočeni smo na učinkovita i pouzdana rješenja prilagođena vašim industrijskim potrebama - bilo da optimizirate procese ili nadograđujete opremu.

Naše izravno partnerstvo s Autonicsom osigurava konkurentne cijene, originalne proizvode i stručnu podršku. Birajte između artikala na zalihi za brzu dostavu ili opcija po narudžbi za prilagođene konfiguracije.

Product Guide

Napredne Funkcije:

atVision Software: Višejezični softver za konfiguraciju i nadzor
FTP Prijenos: Automatsko slanje podataka na FTP servere
Razni Trigger Modovi: Kontinuirani, eksterni, manualni, Ethernet, RS232
Komunikacija: Gigabit Ethernet (TCP/IP & Modbus), RS232C
Zaštitni Krugovi: Zaštita od reverzne polarizacije i kratkog spoja

Primjena:

Kontrola kvalitete u automobilskoj industriji
Inspekcija elektroničkih komponenti
Pročitavanje barkodova i OCR tekstova
Mjerenje dimenzija i geometrijskih karakteristika
Detekcija defekata i nedostataka
Automatska klasifikacija proizvoda

Prednosti:

Sve-u-jednom Rješenje: Integrirane inspekcijske funkcije eliminiraju potrebu za dodatnim PLC-ovima
Vrhunska Preciznost: Global shutter i visoka rezolucija za precizna mjerenja
Industrijska Izdržljivost: IP67 zaštita i širok temperaturni raspon
Jednostavna Integracija: Gigabit Ethernet i standardni industrijski konektori
Fleksibilnost: Više radnih grupa za različite proizvode ili inspekcije

Ove pametne kamere nude kompletnu vizualnu inspekcijsku soluciju za širok spektar industrijskih aplikacija, od jednostavnih provjera prisutnosti do kompleksnih mjerenja i OCR čitanja.

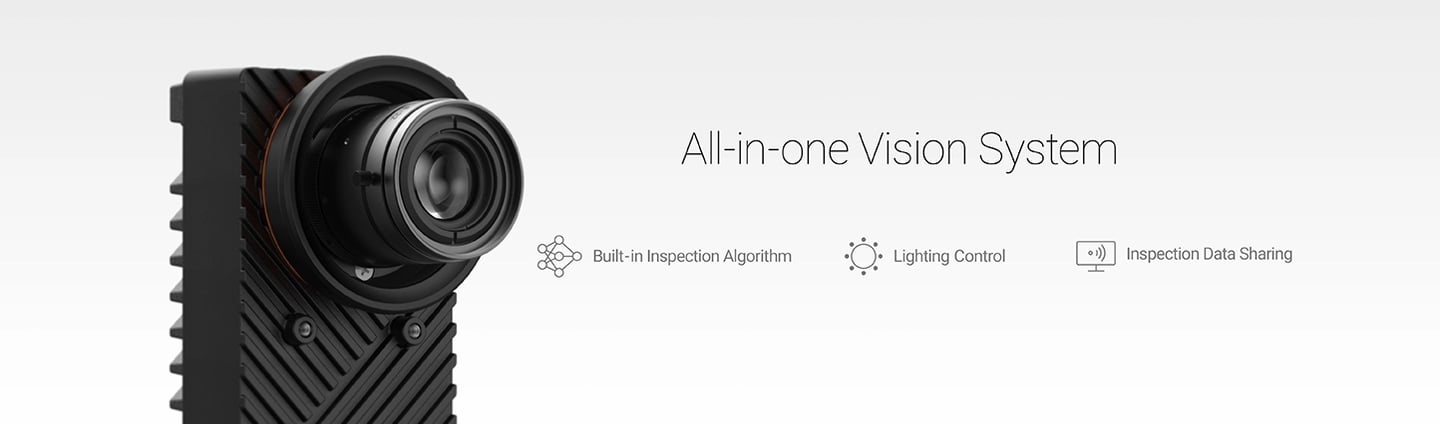

Višenamjenski sustav vida

Pametna kamera serije VC je višenamjenski sustav vida koji nudi jednostavan pregled, kao i napredno mjerenje i očitavanje. Pametne kamere serije VC mogu se koristiti u raznim primjenama, uključujući preuzimanje i postavljanje, raspoređivanje i još mnogo toga.

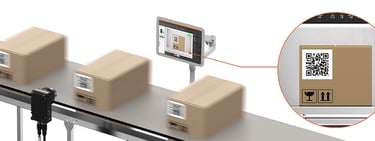

Globalna metoda zatvarača smanjuje zamućenje pokreta

Globalna metoda zatvarača omogućuje kameri snimanje slika brzo pokretnih ciljeva s minimalnim izobličenjem i zamućenjem pokreta.

14 vrsta inspekcijskih funkcija

Kamere imaju 14 različitih bitnih inspekcijskih funkcija, uključujući čitanje 1D/2D barkodova, OCR/OCV, uzorke, poravnanje, svjetlinu, kontrast, površinu, rub, usporedbu oblika, duljinu, kut, promjer i brojanje objekata.

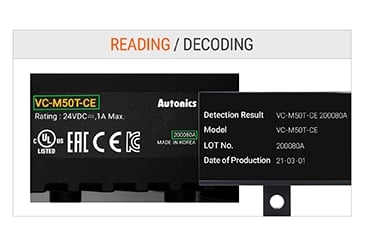

OCR (optičko čitanje znakova)

Otkrivanje i prepoznavanje slova ROI-a (područja interesa) snimljene slike.

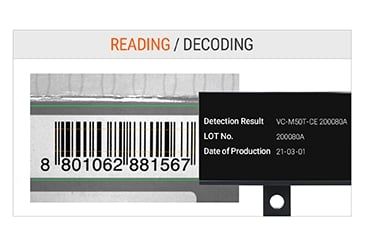

Očitavanje 1D barkoda

Pregledajte i analizirajte uzorke koda ROI-a (područja interesa) snimljene slike u odnosu na kod ROI-a registrirane slike.

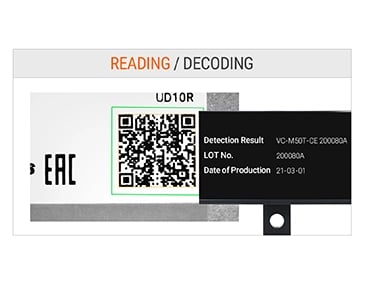

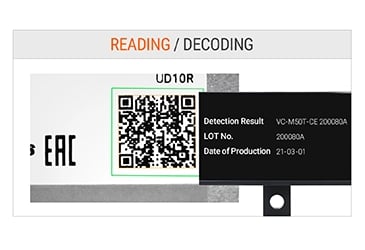

Očitavanje 2D barkodova

Pregledajte i analizirajte uzorke QR koda i matricu podataka ROI-a (područja interesa) snimljene slike u odnosu na kod ROI-a registrirane slike.

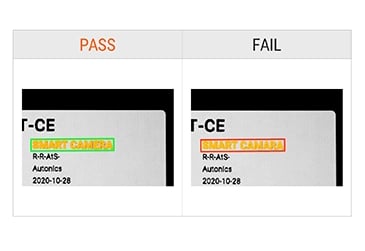

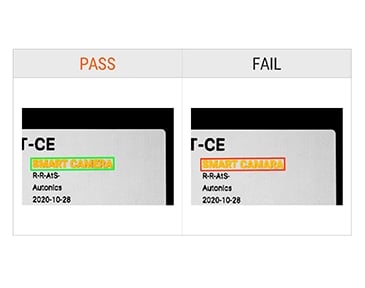

OCV (Optička provjera znakova)

Provjerava slova ROI-a (područja interesa) snimljene slike u odnosu na slova ROI-a registriranih slika.

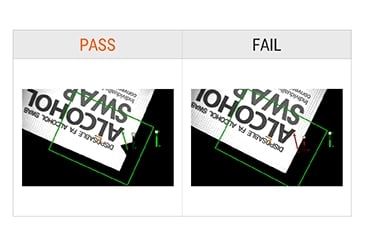

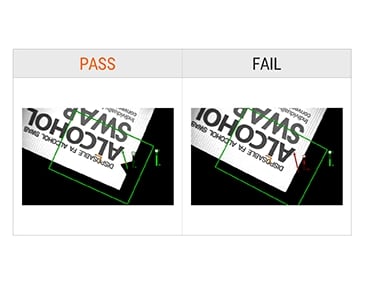

Rub

Provjerava smjer ruba snimljene slike u odnosu na položaj ruba registrirane slike.

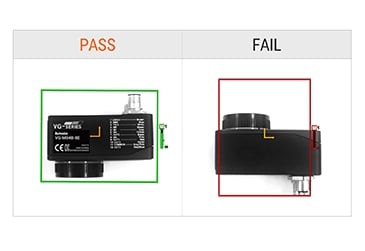

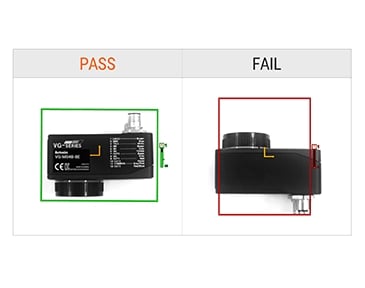

Poravnanje

Provjerava karakteristike snimljene slike u odnosu na registriranu sliku, uspoređujući položaj i kut sličnih uzoraka.

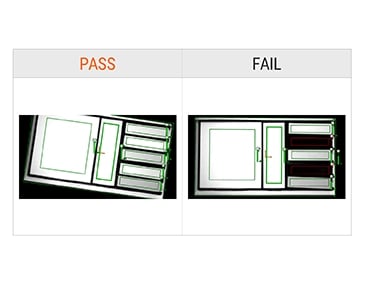

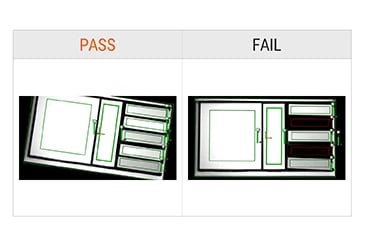

Svjetlina

Provjerava svjetlinu ROI-a (područja interesa) snimljene slike u odnosu na prosječnu svjetlinu ROI-a registrirane slike.

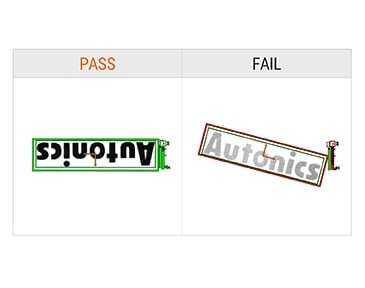

Kontrast

Provjerava kontrast ROI-a (područja interesa) snimljene slike u odnosu na kontrast ROI-a registrirane slike.

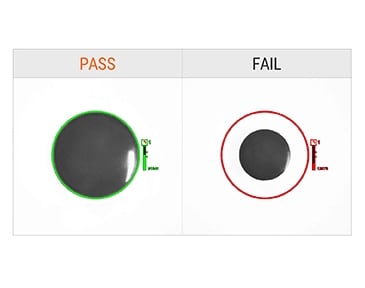

Područje

Pregledava područje ROI-a (područje interesa) snimljene slike u odnosu na područje ROI-a registrirane slike.

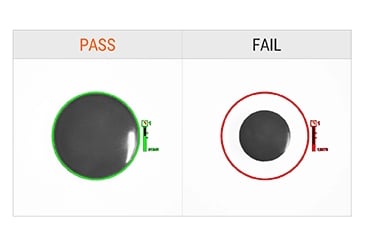

Promjer

Pregledava snimljenu sliku u odnosu na dva promjera koje je korisnik postavio za registriranu sliku.

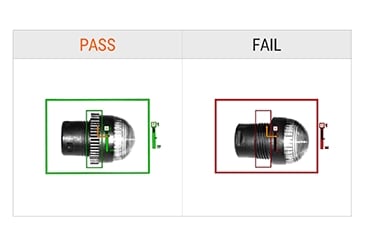

Usporedba oblika

Provjerava oblik snimljene slike u odnosu na oblik registrirane slike.

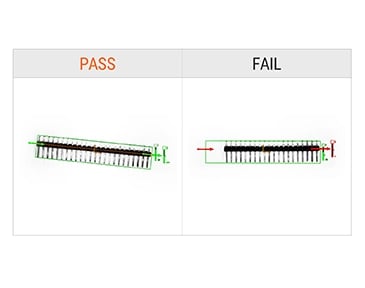

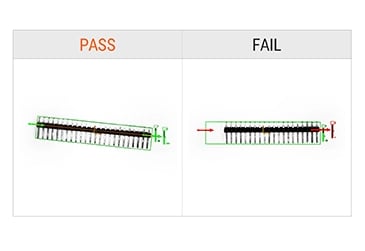

Duljina

Pregledava snimljenu sliku u odnosu na duljinu koju je korisnik postavio između dva ruba registrirane slike.

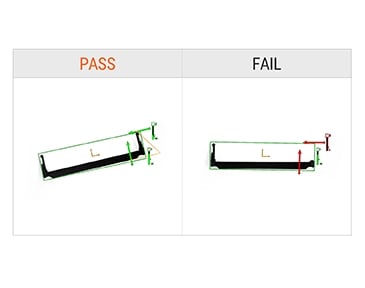

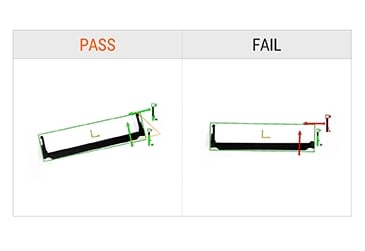

Kut

Pregledava snimljenu sliku u odnosu na kut koji je korisnik postavio između dva ruba registrirane slike

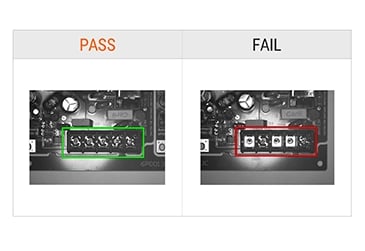

Uzorci

Pregledava uzorke snimljene slike u odnosu na registriranu sliku, uspoređujući slične uzorke s funkcijom podudaranja.

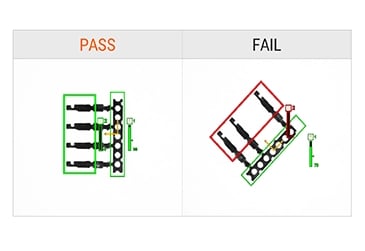

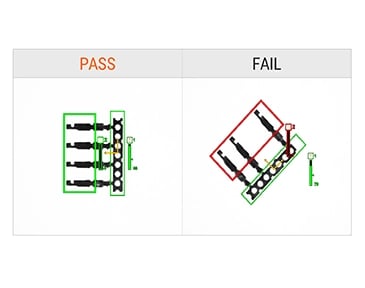

Brojanje objekata

Provjerava broj objekata u ROI-u (području interesa) snimljene slike u odnosu na registrirani broj objekata u ROI-u registrirane slike.

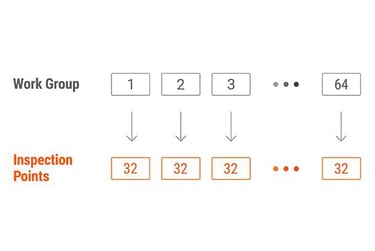

Postavljanje do 64 radne skupine

Korisnici mogu postaviti do 64 različite radne skupine i do 32 točke inspekcije mogu se postaviti po svakoj radnoj skupini.

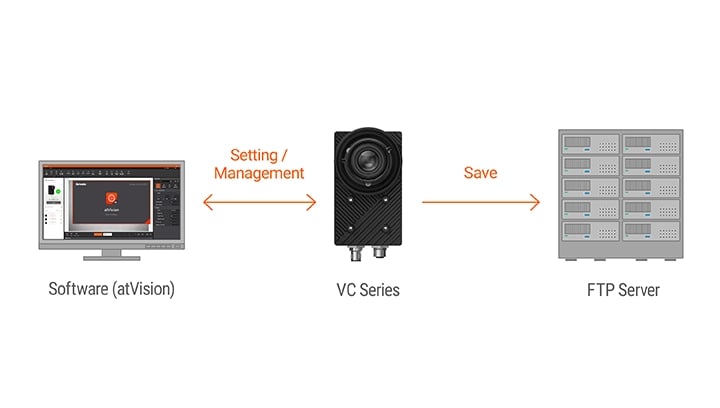

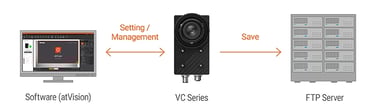

Spremanje podataka na FTP poslužitelje

Slikovni podaci snimljeni VC serijom mogu se prenijeti i pohraniti na FTP poslužitelje. Ovisno o konfiguraciji, korisnici mogu odabrati spremanje svih slika, samo prolaznih slika ili samo neuspješnih slika, što olakšava pregled, upravljanje i analizu pohranjenih podataka.

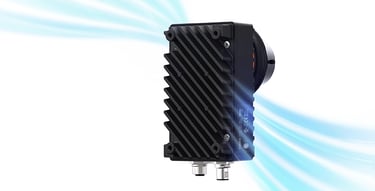

Optimizirano za odvođenje topline

Serija VC optimizirana je za odvođenje topline kako bi se osigurao pouzdan rad i dugi vijek trajanja.

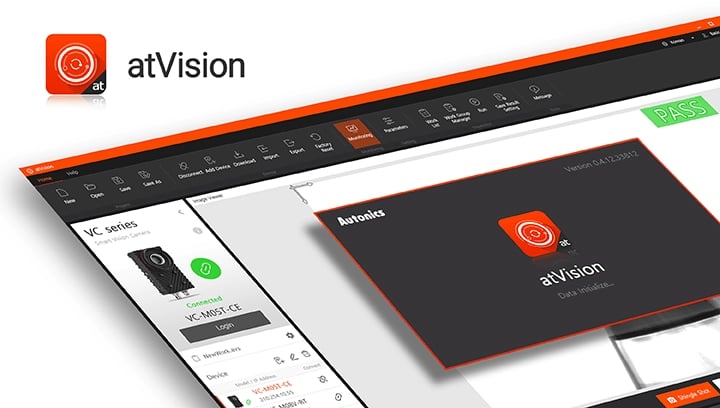

Besplatni softver za pametne kamere (atVision)

Softver atVision omogućuje korisnicima izravno postavljanje parametara, praćenje podataka inspekcije i još mnogo toga uz jednostavan i intuitivan dizajn grafičkog korisničkog sučelja.

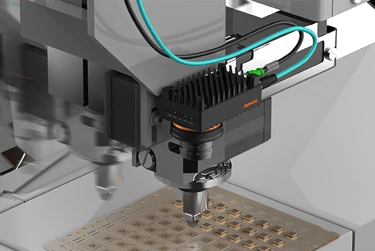

U/I kabeli za napajanje tipa vučnog lanca (prodaju se zasebno)

Različite duljine kabela (2 m, 5 m, 10 m) dostupne su za različite korisničke zahtjeve bez straha od lomljenja.

Tehnički podaci - VC-M50T-CE

| Slikovni element | 1 inč mono CMOS |
| Rezolucija (pikseli) | 5 MP (2,560 × 2,048) |
| Brzina snimanja (fps) | 16 fps |
| Bitna dubina | 8 bit (256 nijansi sive) |
| Zatvarač | Globalni zatvarač |
| Vrijeme ekspozicije | 3 μs do 3 sec |
| Tip objektiva | C-Mount |
| eMMC memorija | 8 GB |
| DDR4 memorija | 2 GB (LPDDR4), 512 MB (DDR4) |
| Inspekcija - Radne grupe | 64 (istovremena inspekcija: 32) |
| Trigger modovi | Kontinuirani, eksterni trigger, ručni, Ethernet, RS232 |
| Komunikacija | Ethernet (TCP/IP & Modbus), RS232C |
| FTP prijenos | Moguć |
| Indikatori | Napajanje, LINK, DATA, USER 1, USER 2 |
| Težina (pakirano) | ≈ 600 g (≈ 780 g) |
| Napajanje | 24VDC ±10% |
| Potrošnja struje | 1A |
| Ulazni signal | Nazivni ulaz 24VDC (±10%) |
| Izlazni signal | NPN-PNP open collector izlaz (postavke softvera) |
| HS Out 0 | Strobe OUT |
| HS Out 1 | Završetak inspekcije, Izlaz rezultata (PASS/FAIL), Alarm, Rad kamere |
| Izlazni napon | 24VDC |
| Izlazna struja | Max. 100mA |
| Preostali napon | ≤2.5 VDC |
| Zaštitni krugovi | Zaštita od reverzne polarizacije, zaštita od preopterećenja izlaza (kratki spoj) |
| Vibracije | Amplituda 1.5mm na frekvenciji 10-55Hz u X, Y, Z smjeru (2 sata) |
| Udarni test | 300m/s² (≈30G) u X, Y, Z smjeru (3 puta) |
| Radna temperatura | 0 do 45℃ (skladištenje: -30 do 80℃) |
| Vlažnost okoline | 0 do 95% RH (skladištenje: 0 do 95% RH) |
| Zaštitna struktura | IP67 (prema IEC standardu s vodootpornim poklopcem za objektiv) |
| Tip konekcije | Konektorski tip |
| Vrste konektora | Napajanje I/O: M12 8-pin, Ethernet: M12 8-pin / RJ45 (zakretni moment: 0.4 N·m) |
| Materijal | Kućište od lijevanog aluminija |
| Komponente proizvoda | Ethernet zaštitni kapa (vijčani čep - vodootporn) × 1 (zakretni moment: 0.4 N·m) |
