ENC-1-1-T-24 / Enkoder / Ø6mm / 180kHz
(bez PDV)
KM284.31
Out of stock

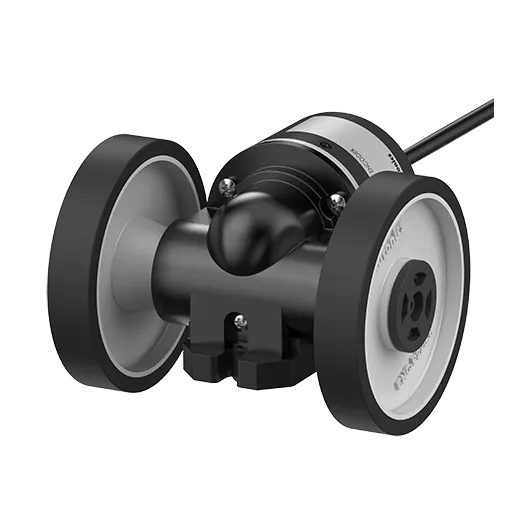

ENC-1-1-T-24 je specijalizirani encoder opremljen mjernim kotačem, dizajniran za precizno linearno mjerenje pomaka u različitim industrijskim aplikacijama. Ovaj model kombinira funkcije rotacijskog encodera i mjernog kotača za direktno mjerenje linearne udaljenosti.
Ključne karakteristike:
Integrirani Mjerni Kotač: Kotač opsega 250mm omogućuje izravno linearno mjerenje s minimalnom mjernom jedinicom od 1mm.
Visoka Frekvencija Odziva: Maksimalna frekvencija odziva od 180 kHz omogućuje precizno mjerenje i pri većim brzinama kretanja.
Fiksni Prijenosni Omjer: Gear ratio 1:1 osigurava izravno mjerenje bez potrebe za dodatnim proračunima.
Visok Broj Impulsa: 250 impulsa po okretaju osigurava visoku razlučivost mjerenja.
Dvofazni Izlaz: Niz A i B izlaz za detekciju smjera kretanja.
Totem Pole Izlaz: Omogućuje direktno povezivanje s digitalnim ulazima PLC-ova i kontrolera.
Zaštita IP50: Zaštićen od ulaska prašine, pogodan za industrijska okruženja.
Tehnički Podaci s Tablicom:
Karakteristika | Vrijednost / Opis |
|---|---|
Model | ENC-1-1-T-24 |
Maks. Frekvencija Odziva | 180kHz |
Maks. Dopuštena Brzina Vrtnje | 5000rpm |
Izlazne Faze | A, B |
Opseg Kotača | 250mm |
Prijenosni Omjer | 1:1 |
Broj Impulsa | 250 P/R |
Min. Mjerna Jedinica | 1mm |
Izlaz | Totem pole |
Napajanje | 12-24VDC ±5% |
Tip Spojnice | Aksijalni kabel |
Zaštita | IP50 |
Radna Temperatura | -10 do 70℃ |
Težina | ≈ 494g |
Prednosti:
Izravno Linearno Mjerenje: Eliminira potrebu za dodatnim konverzijama
Visoka Preciznost: 250 impulsa po okretaju osigurava precizna mjerenja
Jednostavna Integracija: Gear ratio 1:1 pojednostavljuje kalibraciju
Svestranost: Pogodan za različite aplikacije linearnog mjerenja
Pouzdanost: Zaštita IP50 za industrijsko okruženje
Primjena:
Transportni sustavi i trake
CNC mašine i obradni centri
Robotski vodeni sustavi
Grafičke mašine i printeri
Tekstilna industrija
Pakirni strojevi
Sustavi za obradu materijala
Napomena: Encoder je posebno pogodan za aplikacije gdje je potrebno izravno mjerenje linearne udaljenosti bez dodatnih mehaničkih komponenti. Aksijalni tip kabela olakšava instalaciju i smanjuje rizik od oštećenja kabela tijekom rada.
