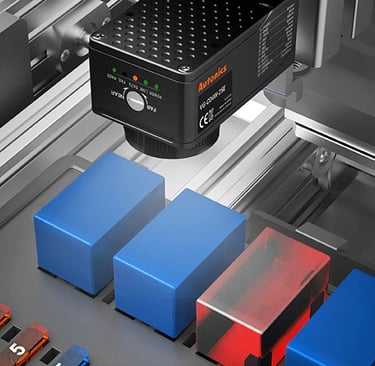

VG Series Color Vision Sensors

The VG series 0.4M color vision sensors utilize images captured by the integrated industrial camera lenses to determine the target object's presence, color, size, shape, orientation, patterns and more. The integrated design featuring LED lighting, camera and lens allows users to set up and manage the units more easily compared to vision systems. The camera also utilizes global shutter method to capture accurate images, and the sensors feature 13 essential inspection functions for diverse applications. The captured images can also be saved directly to FTP servers, so that users can manage and analyze the inspection data separately.

Main features

• Vision sensors with integrated LED lighting

• Global shutter method for accurate image capturing with minimal motion blur

• Enhanced optical performance with light interference prevention technology

• Tight lens cover attachment allows application in environments with dust or shock

• Various inspection functions: alignment, brightness, contrast, area, edge, length, angle, diameter, object counting, color identification, color area, color object counting

• Inspection simulator function

• Set up to 32 separate workgroups (64 inspection points per workgroup)

• Save data to FTP servers

• Free vision sensor software included (Vision Master): inspection simulator function, manage parameters and workgroups, inspection results monitoring, send data to FTP, multilingual support, etc.

• Protection structure: IP67

Autonics vidni senzori s integriranom rasvjetom

Vidni senzori serije VG koriste slike snimljene integriranim industrijskim objektivima kamera kako bi odredili prisutnost, boju, veličinu, oblik, orijentaciju, uzorke i još mnogo toga ciljanog objekta. Integrirani dizajn s LED rasvjetom, kamerom i objektivom omogućuje korisnicima lakše postavljanje i upravljanje jedinicama u usporedbi s vidnim sustavima. Kamera također koristi metodu globalnog zatvarača za snimanje točnih slika, a senzori imaju 13 bitnih funkcija inspekcije za različite primjene.

Globalna metoda zatvarača smanjuje zamućenje pokreta

Globalna metoda zatvarača omogućuje kameri snimanje slika brzo pokretnih ciljeva s minimalnim izobličenjem i zamućenjem pokreta.

13 vrsta inspekcijskih funkcija

Senzori imaju 13 različitih bitnih funkcija inspekcije, uključujući identifikaciju boja, područje boje, brojanje objekata u boji, poravnanje, svjetlinu, kontrast, površinu, rub, duljinu, kut, promjer i brojanje objekata.

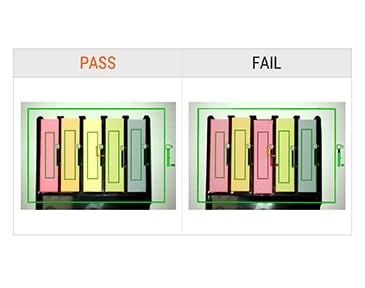

Identifikacija boja

Provjerava boju ROI-a (područja interesa) snimljene slike u odnosu na boju ROI-a registrirane slike.

Područje boje

Pregledava područje boje ROI-a (područja interesa) snimljene slike u odnosu na područje boje ROI-a registrirane slike.

Brojanje objekata u boji

Provjerava broj određenih objekata u boji u ROI-u (području interesa) snimljene slike u odnosu na registrirani broj objekata u boji u ROI-u registrirane slike.

Poravnanje

Provjerava karakteristike snimljene slike u odnosu na registriranu sliku, uspoređujući položaj i kut sličnih uzoraka.

Svjetlina

Provjerava svjetlinu ROI-a (područja interesa) snimljene slike u odnosu na prosječnu svjetlinu ROI-a registrirane slike.

※ Svjetlina se identificira nakon što se slike u boji pretvore u monokromatske slike.

Kontrast

Provjerava kontrast ROI-a (područja interesa) snimljene slike u odnosu na kontrast ROI-a registrirane slike.

※ Kontrast se identificira nakon što se slike u boji pretvore u monokromatske slike.

Područje

Pregledava područje ROI-a (područje interesa) snimljene slike u odnosu na područje ROI-a registrirane slike.

※ Područje se identificira nakon što se slike u boji pretvore u monokromatske slike.

Rub

Provjerava smjer ruba snimljene slike u odnosu na položaj ruba registrirane slike.

Oblik

Provjerava oblik snimljene slike u odnosu na oblik registrirane slike.

Duljina

Pregledava snimljenu sliku u odnosu na duljinu koju je korisnik postavio između dva ruba registrirane slike.

Kut

Pregledava snimljenu sliku u odnosu na kut koji je korisnik postavio između dva ruba registrirane slike.

Promjer

Pregledava snimljenu sliku u odnosu na dva promjera koje je korisnik postavio za registriranu sliku.

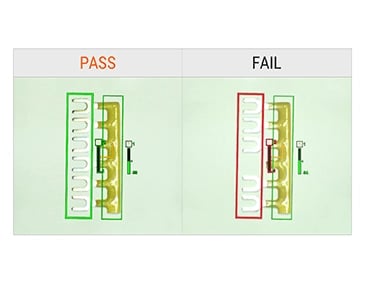

Brojanje objekata

Provjerava broj objekata u ROI-u (području interesa) snimljene slike u odnosu na registrirani broj objekata u ROI-u registrirane slike.

Postavljanje do 32 radne skupine

Korisnici mogu postaviti do 32 različite radne skupine, a po svakoj radnoj skupini može se postaviti do 64 inspekcijske točke.

Spremanje podataka na FTP poslužitelje

Slikovni podaci snimljeni VG serijom mogu se prenijeti i pohraniti na FTP poslužitelje. Ovisno o konfiguraciji, korisnici mogu odabrati spremanje svih slika, samo slika koje su prošle test ili samo slika koje nisu prošle test, što olakšava pregled, upravljanje i analizu pohranjenih podataka.

Razni filteri dostupni za točan pregled

S 4 različita filtera u boji i 5 različitih polarizacijskih filtera dostupnih na tržištu, senzori nude visokoučinkovit pregled u različitim okruženjima. Filteri se mogu lako zamijeniti i prodaju se zasebno.

Razni filteri dostupni za točan pregled

S 4 različita filtera u boji i 5 različitih polarizacijskih filtera dostupnih na tržištu, senzori nude visokoučinkovit pregled u različitim okruženjima. Filteri se mogu lako zamijeniti i prodaju se zasebno.

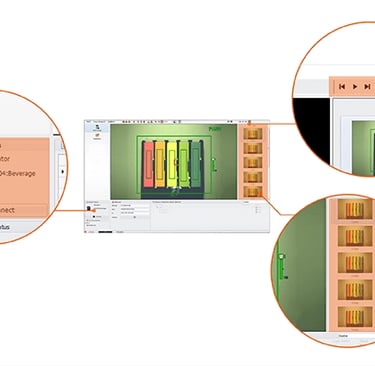

Besplatni softver za vizualne senzore (Vision Master)

Softver Vision Master omogućuje korisnicima izravno postavljanje parametara, praćenje podataka inspekcije i još mnogo toga uz jednostavan i intuitivan dizajn grafičkog korisničkog sučelja.

Jednostavno postavljanje sustava vida s 10,1-inčnim LCD zaslonom u boji PC serije APC

APC-1021 (prodaje se zasebno) je industrijsko LCD računalo u boji koje se može spojiti na senzore vida serije VG za postavljanje sustava vida. Zasloni osjetljivi na dodir imaju integrirane procesore, što omogućuje jednostavno postavljanje sustava vida bez potrebe za zasebnim računalima. Paneli također podržavaju različita sučelja za povezivanje, uključujući HDMI, USB, VGA, Ethernet i još mnogo toga.

IP67 zaštitna struktura

IP67 zaštitna struktura omogućuje sigurnu primjenu jedinica u okruženjima s prašinom ili vodom.
