Napredne Funkcije:

• atVision Software: Višejezični softver za konfiguraciju i nadzor

• FTP Prijenos: Automatsko slanje podataka na FTP servere

• Razni Trigger Modovi: Kontinuirani, eksterni, manualni, Ethernet, RS232

• Komunikacija: Gigabit Ethernet (TCP/IP & Modbus), RS232C

• Zaštitni Krugovi: Zaštita od reverzne polarizacije i kratkog spoja

Primjena:

• Kontrola kvalitete u automobilskoj industriji

• Inspekcija elektroničkih komponenti

• Pročitavanje barkodova i OCR tekstova

• Mjerenje dimenzija i geometrijskih karakteristika

• Detekcija defekata i nedostataka

• Automatska klasifikacija proizvoda

Prednosti:

• Sve-u-jednom Rješenje: Integrirane inspekcijske funkcije eliminiraju potrebu za dodatnim PLC-ovima

• Vrhunska Preciznost: Global shutter i visoka rezolucija za precizna mjerenja

• Industrijska Izdržljivost: IP67 zaštita i širok temperaturni raspon

• Jednostavna Integracija: Gigabit Ethernet i standardni industrijski konektori

• Fleksibilnost: Više radnih grupa za različite proizvode ili inspekcije

Ove pametne kamere nude kompletnu vizualnu inspekcijsku soluciju za širok spektar industrijskih aplikacija, od jednostavnih provjera prisutnosti do kompleksnih mjerenja i OCR čitanja.

Višenamjenski sustav vida

Pametna kamera serije VC je višenamjenski sustav vida koji nudi jednostavan pregled, kao i napredno mjerenje i očitavanje. Pametne kamere serije VC mogu se koristiti u raznim primjenama, uključujući preuzimanje i postavljanje, raspoređivanje i još mnogo toga.

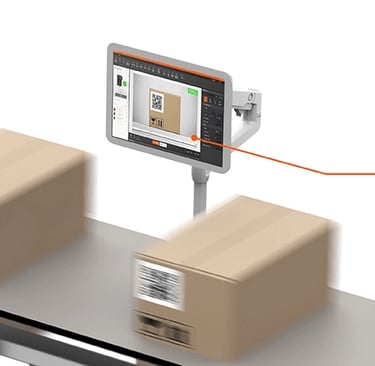

Globalna metoda zatvarača smanjuje zamućenje pokreta

Globalna metoda zatvarača omogućuje kameri snimanje slika brzo pokretnih ciljeva s minimalnim izobličenjem i zamućenjem pokreta.

14 vrsta inspekcijskih funkcija

Kamere imaju 14 različitih bitnih inspekcijskih funkcija, uključujući čitanje 1D/2D barkodova, OCR/OCV, uzorke, poravnanje, svjetlinu, kontrast, površinu, rub, usporedbu oblika, duljinu, kut, promjer i brojanje objekata.

OCR (optičko čitanje znakova)

Otkrivanje i prepoznavanje slova ROI-a (područja interesa) snimljene slike.

Očitavanje 1D barkoda

Pregledajte i analizirajte uzorke koda ROI-a (područja interesa) snimljene slike u odnosu na kod ROI-a registrirane slike.

Očitavanje 2D barkodova

Pregledajte i analizirajte uzorke QR koda i matricu podataka ROI-a (područja interesa) snimljene slike u odnosu na kod ROI-a registrirane slike.

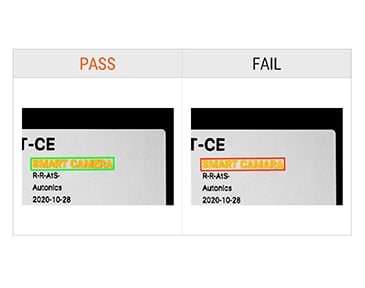

OCV (Optička provjera znakova)

Provjerava slova ROI-a (područja interesa) snimljene slike u odnosu na slova ROI-a registriranih slika.

OCV (Optička provjera znakova)

Provjerava slova ROI-a (područja interesa) snimljene slike u odnosu na slova ROI-a registriranih slika.

Poravnanje

Provjerava karakteristike snimljene slike u odnosu na registriranu sliku, uspoređujući položaj i kut sličnih uzoraka.

Svjetlina

Provjerava svjetlinu ROI-a (područja interesa) snimljene slike u odnosu na prosječnu svjetlinu ROI-a registrirane slike.

Kontrast

Provjerava kontrast ROI-a (područja interesa) snimljene slike u odnosu na kontrast ROI-a registrirane slike.

Područje

Pregledava područje ROI-a (područje interesa) snimljene slike u odnosu na područje ROI-a registrirane slike.

Područje

Pregledava područje ROI-a (područje interesa) snimljene slike u odnosu na područje ROI-a registrirane slike.

Usporedba oblika

Provjerava oblik snimljene slike u odnosu na oblik registrirane slike.

Duljina

Pregledava snimljenu sliku u odnosu na duljinu koju je korisnik postavio između dva ruba registrirane slike.

Kut

Pregledava snimljenu sliku u odnosu na kut koji je korisnik postavio između dva ruba registrirane slike

Promjer

Pregledava snimljenu sliku u odnosu na dva promjera koje je korisnik postavio za registriranu sliku.

Brojanje objekata

Provjerava broj objekata u ROI-u (području interesa) snimljene slike u odnosu na registrirani broj objekata u ROI-u registrirane slike.

Postavljanje do 64 radne skupine

Korisnici mogu postaviti do 64 različite radne skupine i do 32 točke inspekcije mogu se postaviti po svakoj radnoj skupini.

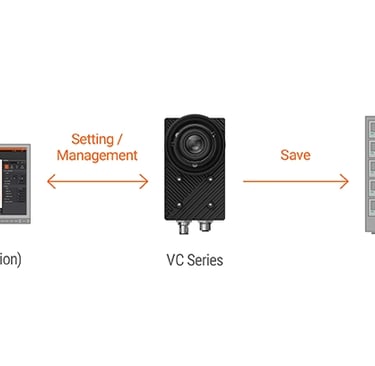

Spremanje podataka na FTP poslužitelje

Slikovni podaci snimljeni VC serijom mogu se prenijeti i pohraniti na FTP poslužitelje. Ovisno o konfiguraciji, korisnici mogu odabrati spremanje svih slika, samo prolaznih slika ili samo neuspješnih slika, što olakšava pregled, upravljanje i analizu pohranjenih podataka.

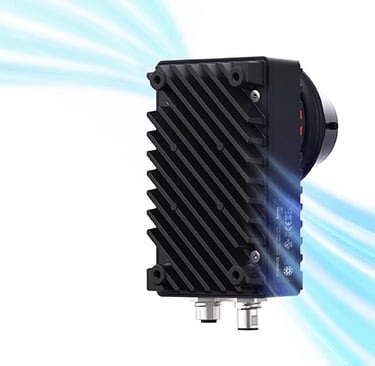

Optimizirano za odvođenje topline

Serija VC optimizirana je za odvođenje topline kako bi se osigurao pouzdan rad i dugi vijek trajanja.

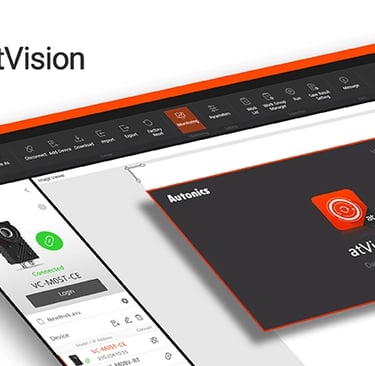

Besplatni softver za pametne kamere (atVision)

Softver atVision omogućuje korisnicima izravno postavljanje parametara, praćenje podataka inspekcije i još mnogo toga uz jednostavan i intuitivan dizajn grafičkog korisničkog sučelja.

U/I kabeli za napajanje tipa vučnog lanca (prodaju se zasebno)

Različite duljine kabela (2 m, 5 m, 10 m) dostupne su za različite korisničke zahtjeve bez straha od lomljenja.

Tehnički podaci - VC-M50T-CE

• | Slikovni element | 1 inč mono CMOS |

• | Rezolucija (pikseli) | 5 MP (2,560 × 2,048) |

• | Brzina snimanja (fps) | 16 fps |

• | Bitna dubina | 8 bit (256 nijansi sive) |

• | Zatvarač | Globalni zatvarač |

• | Vrijeme ekspozicije | 3 μs do 3 sec |

• | Tip objektiva | C-Mount |

• | eMMC memorija | 8 GB |

• | DDR4 memorija | 2 GB (LPDDR4), 512 MB (DDR4) |

• | Inspekcija - Radne grupe | 64 (istovremena inspekcija: 32) |

• | Trigger modovi | Kontinuirani, eksterni trigger, ručni, Ethernet, RS232 |

• | Komunikacija | Ethernet (TCP/IP & Modbus), RS232C |

• | FTP prijenos | Moguć |

• | Indikatori | Napajanje, LINK, DATA, USER 1, USER 2 |

• | Težina (pakirano) | ≈ 600 g (≈ 780 g) |

• | Napajanje | 24VDC ±10% |

• | Potrošnja struje | 1A |

• | Ulazni signal | Nazivni ulaz 24VDC (±10%) |

• | Izlazni signal | NPN-PNP open collector izlaz (postavke softvera) |

• | HS Out 0 | Strobe OUT |

• | HS Out 1 | Završetak inspekcije, Izlaz rezultata (PASS/FAIL), Alarm, Rad kamere |

• | Izlazni napon | 24VDC |

• | Izlazna struja | Max. 100mA |

• | Preostali napon | ≤2.5 VDC |

• | Zaštitni krugovi | Zaštita od reverzne polarizacije, zaštita od preopterećenja izlaza (kratki spoj) |

• | Vibracije | Amplituda 1.5mm na frekvenciji 10-55Hz u X, Y, Z smjeru (2 sata) |

• | Udarni test | 300m/s² (≈30G) u X, Y, Z smjeru (3 puta) |

• | Radna temperatura | 0 do 45℃ (skladištenje: -30 do 80℃) |

• | Vlažnost okoline | 0 do 95% RH (skladištenje: 0 do 95% RH) |

• | Zaštitna struktura | IP67 (prema IEC standardu s vodootpornim poklopcem za objektiv) |

• | Tip konekcije | Konektorski tip |

• | Vrste konektora | Napajanje I/O: M12 8-pin, Ethernet: M12 8-pin / RJ45 (zakretni moment: 0.4 N·m) |

• | Materijal | Kućište od lijevanog aluminija |

• | Komponente proizvoda | Ethernet zaštitni kapa (vijčani čep - vodootporn) × 1 (zakretni moment: 0.4 N·m) |
