AiS-56LA Series 2-Phase Closed Loop Stepper Motor
Uskoro na stanju
KM1354.35
Out of stock

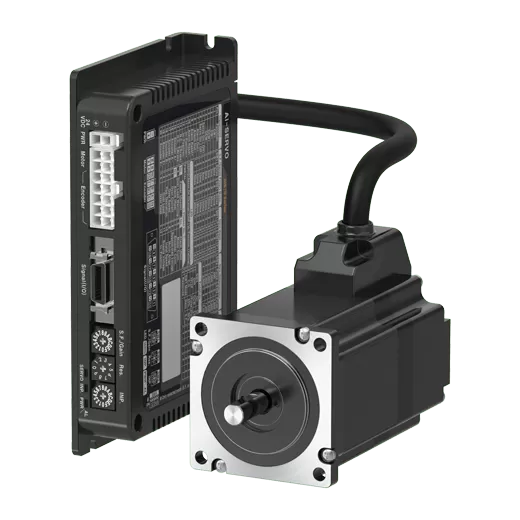

Autonics AiS-56LA – Zatvoreni upravljački sustav za koračne motore
Napredni zatvoreni sustav za precizno pozicioniranje s integritanim enkoderom i visokom učinkovitošću.
Autonics AiS-56LA je revolucionarni zatvoreni upravljački sustav (closed-loop system) za koračne motore, koji kombinira prednosti koračnih i servomotora. Sustav uključuje upravljač (driver) i motor s ugrađenim enkoderom visoke rezolucije (10.000 PPR), osiguravajući apsolutnu točnost pozicioniranja, smanjenje propuštanja koraka i povećanu produktivnost. Idealno rješenje za zahtjevne aplikacije gdje su preciznost i pouzdanost kritični.
Tehničke specifikacije:
Komponenta | Parametar | Vrijednost |
|---|---|---|
Upravljač (Driver) | Način rada | Bipolarni konstantni strujni pogon |
Primjenjivi motor | 2-fazni koračni motor (zatvorena petlja), veličina okvira 56 mm | |
Rezolucija | 500–10.000 PPR (podešivo SW2 prekidačem) | |
Napajanje | 24 VDC ±10% | |
Max. radna struja | 3.5 A/phase | |
Max. potrošnja energije | 120 W | |
Izlazi | In-Position, Alarm Out, Encoder signal (A, /A, B, /B, Z, /Z) | |
Zaštita | IP20 | |
Motor | Korak kuta (FULL/HALF) | 1.8º / 0.9º |
Max. holding torque | 20.39 kgf·cm | |
Moment inercije rotora | 480 g·cm² | |
Otpor namota | 0.93 Ω | |
Nazivna struja | 3.5 A/phase | |
Dužina motora | 111.3 mm | |
Vratilo | Jedno vratilo | |
Rezolucija enkodera | 10.000 PPR (2.500 PPR × 4) | |
Max. frekvencija odziva | 300 kHz | |
Zaštita | IP30 | |
Okolišni uvjeti | Radna temperatura (upravljač) | 0 do 50°C |
Radna temperatura (motor) | 0 do 50°C | |
Vlaga (upravljač i motor) | 35–85% RH |
Ključne prednosti:
Zatvorena petlja: Enkoder visoke rezolucije (10.000 PPR) osigurava točno pozicioniranje bez gubitka koraka.
Podešiva rezolucija: Fleksibilnost podešavanja (500–10.000 PPR) za različite aplikacije.
Visoka učinkovitost: Bipolarni pogon smanjuje pregrijavanje i povećava vijek trajanja.
Alarm i status izlazi: Detekcija grešaka i stanja u stvarnom vremenu (In-Position, Alarm Out).
Kompatibilnost: Pogodan za 2-fazne koračne motore veličine 56 mm.
Primjene:
CNC strojevi i grafičke operme
Robotski sustavi i automatizacija proizvodnih linija
Medicinski uredaji i laboratorijska operma
Transportni sustavi i dizala
Poluvodička i elektronička industrija
Dodatne informacije:
Upravljač podržava Ethernet komunikaciju za daljinsko upravljanje i nadzor.
Sustav je certificiran (certmarkstring) za korištenje u industrijskim uvjetima.
Mogućnost nadogradnje dodatnim modulima (npr. dodatni I/O ulazi/izlazi).
Dostupnost:
Proizvod je dostupan po narudžbi. Za tehničke specifikacije, cijenu ili demo, kontaktirajte nas putem obrasca u nastavku.
Kontaktirajte nas za besplatno savjetovanje i prilagođeno rješenje za vaše potrebe!
